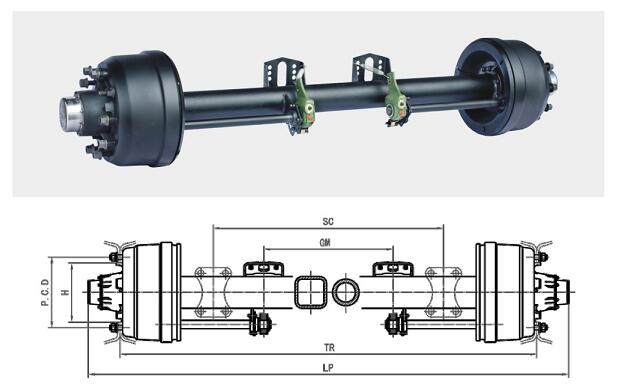

Outboard Drum Axle
Axle specifications
Axle type | Max. capacity |
Total length (LP) |
Track (TR) |
Centre distance of seat spring (SC ) | Centre distance of brake chamber (GM ) | Axle tube | Brake | Wheel fixing |
Recom- mended wheel |
||
Studs | P.C.D. | H | |||||||||
kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
AL101815W | 11000 | 2105 | 1815 | ≥900 | 240 | ○127 | Ф380x220 | 8-M22x1.5 ISO | Ф275 | Ф221 | 19.5x6.75 |
AL4218R127.1840A03 | 14000 | 2168 | 1840 | ≥950 | 424 | ○127 | Ф420x180 | 10-M22x1.5 ISO | Ф285.75 | Ф221 | 7.50V-20 |
AL111816W07 | 13000 | 2096 | 1816 | ≥921 | 400 | ○127 | Ф420x180 | 10-M22x1.5 ISO | Ф335 | Ф281 | 7.50V-20 |
AL4218S120.1920A02 | 13000 | 2226 | 1920 | ≥1020 | 369 | □120 | Ф420x180 | 10-M22x1.5 ISO | Ф335 | Ф281 | 7.50V-20 |
AL4218S120.2000A02 | 11500 | 2277 | 2000 | ≥1100 | 491 | □120 | Ф420x180 | 10-M22x1.5 ISO | Ф335 | Ф281 | 7.50V-20 |
AL4218S120.2000A01 | 11500 | 2277 | 2000 | ≥1100 | 457 | □120 | Ф420x180 | 10-M22x1.5 ISO | Ф335 | Ф281 | 7.50V-20 |
AL121968A01 | 12000 | 2326 | 1968 | ≥1068 | 367 | □127 | Ф420x180 | 10-M22x1.5 ISO | Ф335 | Ф281 | 7.50V-20 |
AL4218S150.1840A01 | 13000 | 2164 | 1840 | ≥930 | 418 | □150 | Ф420x180 | 10-M22x1.5 ISO | Ф335 | Ф281 | 7.50V-20 |
AL131840A19 | 13000 | 2164 | 1840 | ≥930 | 253 | □150 | Ф420x180 | 10-M22x1.5 ISO | Ф335 | Ф281 | 7.50V-20 |
Note:1. Optional length is available. 2.Optional ABS and automatic slack adjuster are available. |
