Agricultural Axle

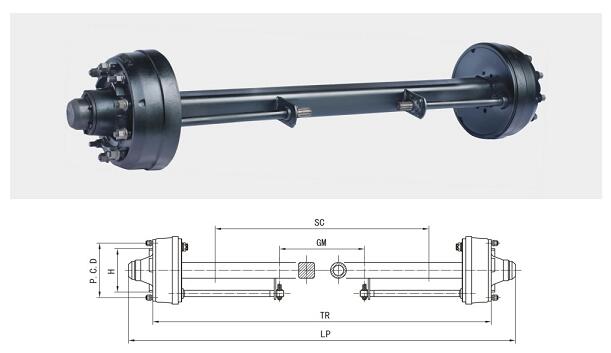

Axle specifications
Axle type | Max. capacity |
Total length (LP) |
Track (TR) |
Centre distance of seat spring (SC ) | Centre distance of brake chamber (GM ) | Axle tube | Brake | Wheel fixing |
Recom- mended wheel |
||
Studs | P.C.D. | H | |||||||||
kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
AL041500B02 | 4000 | 1702 | 1500 | ≥900 | 660 | ■60x60 | Ф300x60 | 6-M18x1.5 ISO | Ф205 | Ф161 | 6.5-16 |
AL061600B07 | 6000 | 1853 | 1600 | ≥1000 | 500 | ■70x70 | Ф300x60 | 6-M20x1.5 ISO | Ф205 | Ф161 | 6.5-16 |
AL081800B18 | 8000 | 2058 | 1800 | ≥1200 | 605 | ■80x80 | Ф300x90 | 8-M20x1.5 ISO | Ф275 | Ф220 |
6.5-20 19.5x6.75 |
AL091900B05 | 9000 | 2156 | 1900 | ≥1300 | 586 | ■90x90 | Ф300x90 | 8-M20x1.5 ISO | Ф275 | Ф220 |
6.5-20 19.5x6.75 |
AL3014S090.2026B01 | 8000 | 2289 | 2026 | ≥1170 | 570 | ■90x90 | Ф300x135 | 8-M20x1.5 ISO | Ф275 | Ф220 |
6.5-20 19.5x6.75 |
AL121800B04 | 10000 | 2084 | 1800 | ≥1000 | 310 | ■100x100 | Ф300x135 | 10-M20x1.5 ISO | Ф225 | Ф175 | 6.5-15 |
AL4080S100.2100B01 | 10000 | 2363 | 2100 | ≥1400 | 982 | ■100x100 | Ф400x80 | 10-M22x1.5 ISO | Ф275 | Ф220 |
6.5-20 |
AL4080S120.2000B02 | 11000 | 2320 | 2000 | ≥1200 | 461 | □120 | Ф400x80 | 10-M22x1.5 ISO | Ф335 | Ф281 | 7.50V-20 |
AL122016B01 | 12000 | 2342 | 2016 | ≥1170 | 556 | □120 | Ф406x120 | 10-M22x1.5 ISO | Ф335 | Ф281 | 7.50V-20 |
AL4012R127.2150B01 | 11000 | 2447 | 2150 | ≥1300 | 614 | ○127 | Ф406x120 | 10-M22x1.5 ISO | Ф335 | Ф281 | 7.50V-20 |
Note:1. Optional length is available. 2.Optional ABS and automatic slack adjuster are available. |
