Heavy Duty Pendel Axle

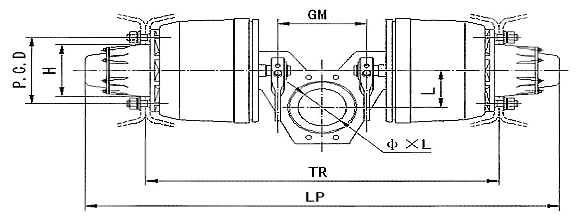

Axle type | Max. capacity |
Total length (LP) |
Track (TR) |
Centre distance of brake chamber (GM ) |
Centre hole ( ФX L) |
Offset (L) |
Brake | Wheel fixing |
Recom- mended wheel |
||
Studs | P.C.D. | H | |||||||||
kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
AL15886H01 | 15000 | 1200 | 886 | 230 | Ф85x150 | 125 | Ф311x190 | 10-M22x1.5 ISO | Ф225 | Ф176 |
6.5-15 17.5x6.75 |
AL16900H01 | 16000 | 1215 | 900 | 280 | Ф100x200 | 0 | Ф311x180 | 10-M22x1.5 ISO | Ф225 | Ф176 |
6.5-15 17.4x6.75 |
AL321200H01 | 32000 | 1575 | 1200 | 260 | Ф150x280 | 150 | Ф420x180 | 10-M22x1.5 ISO | Ф335 | Ф281 | 8.5-20 |
AL401200H01 | 40000 | 1640 | 1200 | 260 | Ф165x280 | 180 | Ф420x220 | 10-M22x1.5 ISO | Ф335 | Ф281 | 8.5-20 |
AL421200H01 | 42000 | 1710 | 1200 | 240 | Ф120x220 | 100 | Ф500x220 | 20-M22x1.5 ISO | Ф425 | Ф370 | 25-22.0/3.0 |
AL461200H01 | 46000 | 1710 | 1200 | 230 | Ф150x360 | 155 | Ф500x220 | 20-M22x1.5 ISO | Ф425 | Ф370 | 25-22.0/3.0 |
