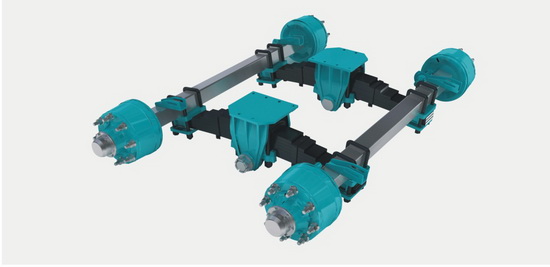

Bogie Suspension Ⅰ
Unit:mm

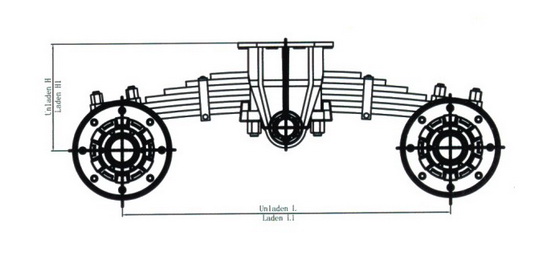

Capacity(kg) | Leaf spring | Axle beam | |||||||||||||||||
Q=80 | Q=90 | Q=100 | Q=120 | ||||||||||||||||
H | H1 | L | L1 | H | H1 | L | L1 | H | H1 | L | L1 | H | H1 | L | L1 | ||||
13500 | 120*20 5 Pcs | 175 | 152 | 1200 | 1190 | ||||||||||||||
16000 | 120*20 6 Pcs | 188 | 152 | 1358 | 1347 | 183 | 147 | 1360 | 1348 | 173 | 137 | 1364 | 1350 | ||||||
18000 | 120*20 8 Pcs | 218 | 179 | 1445 | 1439 | 208 | 171 | 1450 | 1436 | ||||||||||
24000 | 120*20 10 Pcs | 189 | 139 | 1550 | 1530 |

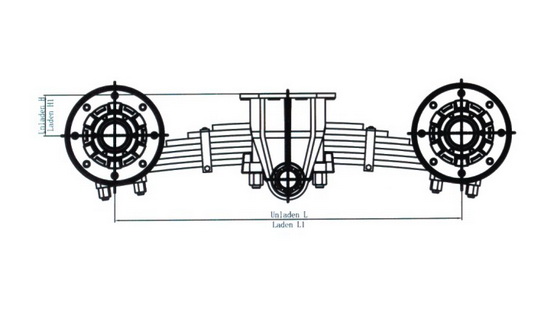

Capacity(kg) | Leaf spring | Axle beam | |||||||||||||||||
Q=80 | Q=90 | Q=100 | Q=120 | ||||||||||||||||
H | H1 | L | L1 | H | H1 | L | L1 | H | H1 | L | L1 | H | H1 | L | L1 | ||||
13500 | 120*20 5 Pcs | 370 | 343 | 1200 | 1225 | ||||||||||||||
16000 | 120*20 6 Pcs | 395 | 354 | 1362 | 1391 | 400 | 359 | 1360 | 1390 | 408 | 369 | 1356 | 1388 | ||||||
18000 | 120*20 8 Pcs | 455 | 415 | 1445 | 1482 | 465 | 423 | 1450 | 1481 | ||||||||||
24000 | 120*20 10 Pcs | 476 | 421 | 1550 | 1590 |
