Bogie Suspension Ⅱ

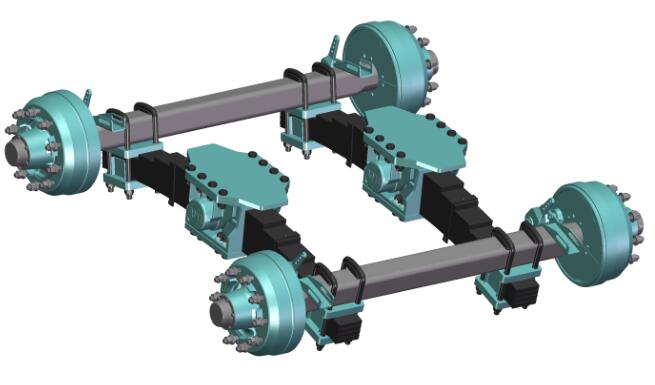

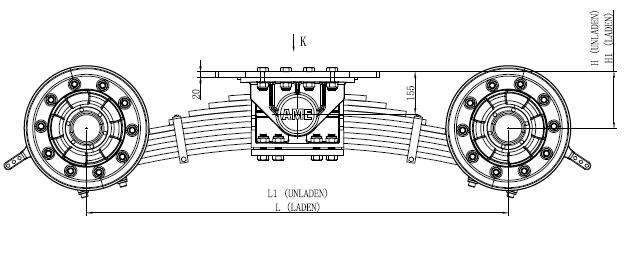

UNDERSLUNG
Capacity (kg) |
L (mm) |
Leaf spring (mm) |
Axle beam | |||||||||||||
Q=120 | Q=130 | Q=150 | ||||||||||||||
H | H1 | L1 | H | H1 | L1 | H | H1 | L1 | ||||||||
23000 | 1820 | 120*25-8 SUS3119 | 177 | 127 | 1840 | 173 | 122 | 1843 | 163 | 112 | 1848 | |||||
24000 | 1500 | 120*20-10 SUS3116 | 203 | 157 | 1518 | 198 | 152 | 1521 | 189 | 142 | 1526 | |||||
26000 | 1700 | 120*25-8 SUS3117 | 163 | 119 | 1720 | 153 | 109 | 1725 | ||||||||
26000 | 1820 | 120*25-9 SUS3118 | 193 | 141 | 1845 | 183 | 131 | 1850 | ||||||||
28000 | 1600 | 120*25-8 SUS3117 | 151 | 111 | 1623 | 141 | 101 | 1627 |

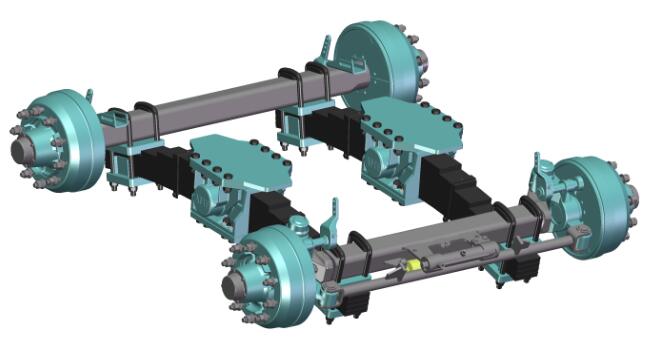

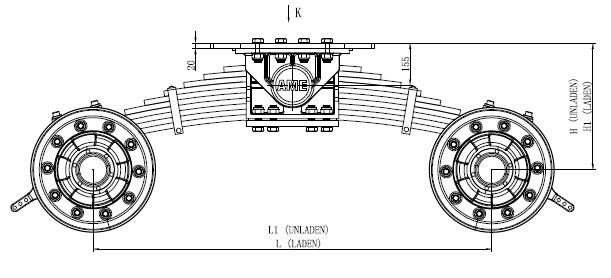

OVERSLUNG
Capacity (kg) |
L (mm) |
Leaf spring (mm) |
Axle beam | |||||||||||||
Q=120 | Q=130 | Q=150 | ||||||||||||||
H | H1 | L1 | H | H1 | L1 | H | H1 | L1 | ||||||||
23000 | 1820 | 120*25-8 SUS3119 | 459 | 409 | 1783 | 464 | 414 | 1781 | 474 | 423 | 1776 | |||||
24000 | 1500 | 120*20-10 SUS3116 | 466 | 419 | 1463 | 470 | 424 | 1460 | 480 | 434 | 1455 | |||||
26000 | 1700 | 120*25-8 SUS3117 | 465 | 421 | 1664 | 475 | 431 | 1658 | ||||||||
26000 | 1820 | 120*25-9 SUS3118 | 469 | 417 | 1778 | 478 | 427 | 1773 | ||||||||
28000 | 1600 | 120*25-8 SUS3117 | 452 | 413 | 1565 | 462 | 423 | 1560 |
